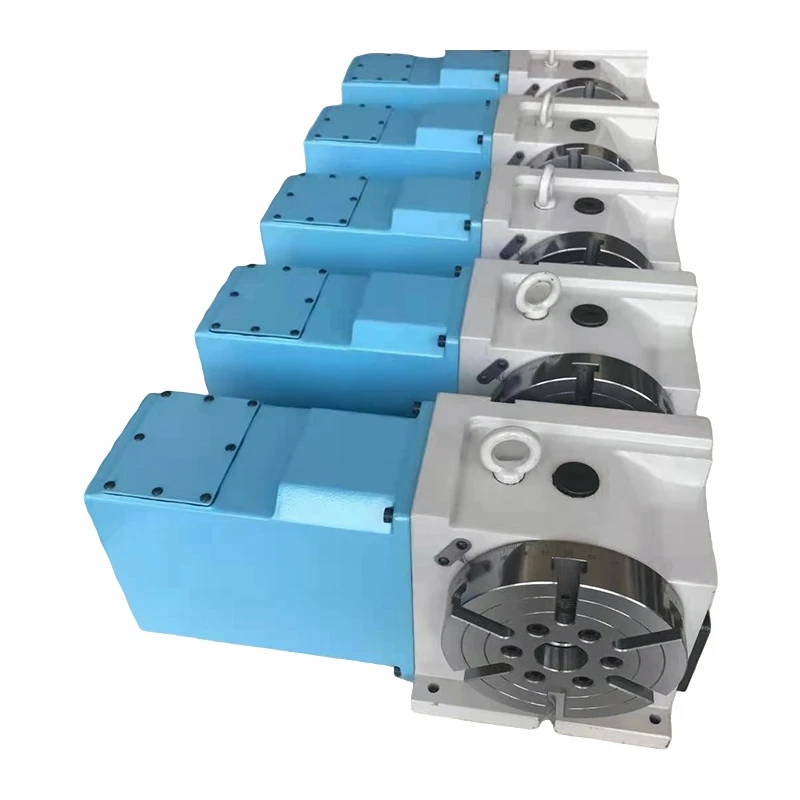

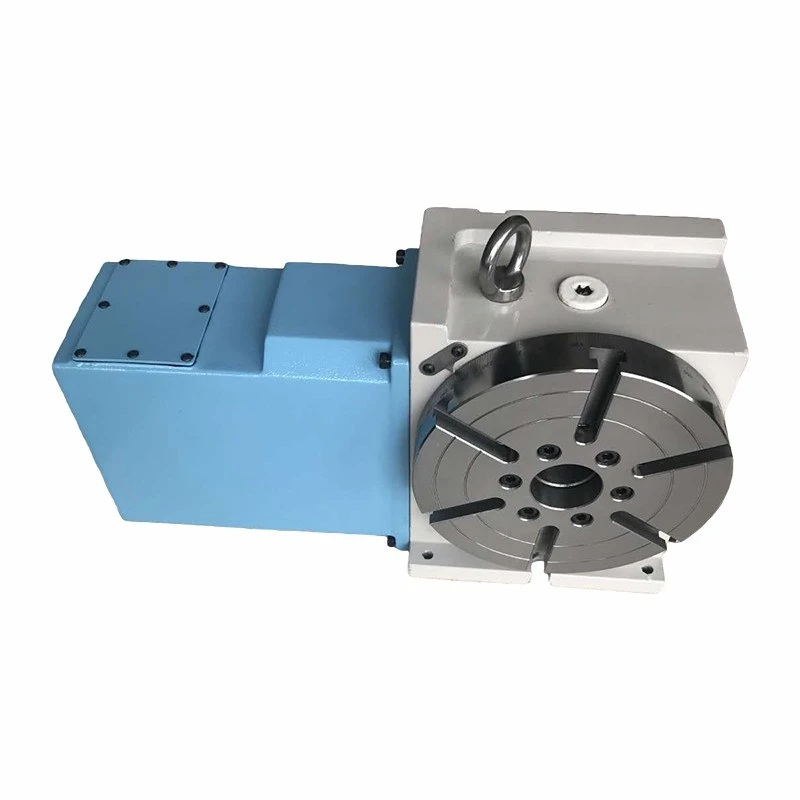

اعلی صحت سے متعلق 4th محور روٹری ٹیبل

ہائی پریسجن 4th ایکسس روٹری ٹیبل سبھی ریڈیل-محوری بیرنگ کو اپناتے ہیں۔ کیڑا گیئر تانبے اور مرکب سٹیل کے مواد میں دستیاب ہے۔ ان میں سے، الائے سٹیل ورم گیئرز تانبے کے مقابلے میں بہتر لباس مزاحمت اور زیادہ ٹارک پیش کرتے ہیں، جو 4 محور والی مشینوں کے جھکاؤ کے محور پر لاگو ہونے پر انہیں لوڈ-لوڈ کرنے کے لیے زیادہ مزاحم بناتے ہیں۔

1. اعلیٰ درستگی: جاپانی-تیار کردہ ڈبل-لیڈ ورم گیئر سیٹ سے لیس۔ ورم گیئر میٹریل پہننے کے خلاف مزاحمت اور طویل سروس لائف فراہم کرتا ہے۔
2. زیادہ سختی: ریڈیل-محوری بیرنگ کو اپناتا ہے، جو بھاری-ڈیوٹی کٹنگ آپریشنز کو آسانی سے سنبھال سکتا ہے۔
3۔استعمال: تمام ماڈلز میں ایک بڑے-ایپرچر ڈیزائن کو نمایاں کرتا ہے، جو زیادہ لچکدار فکسچر ایپلی کیشنز کو فعال کرتا ہے۔
4. واٹر پروف کارکردگی: IP65 یا اس سے زیادہ کی واٹر پروف ریٹنگ کے ساتھ مکمل واٹر پروف شیٹ میٹل ڈیزائن۔
5. جمالیاتی ڈیزائن: پینٹ-گریڈ کا بیرونی فنش تمام ماڈلز پر لاگو ہوتا ہے، جو میکانکی دستکاری کی نئی جمالیات کو مجسم کرتا ہے۔

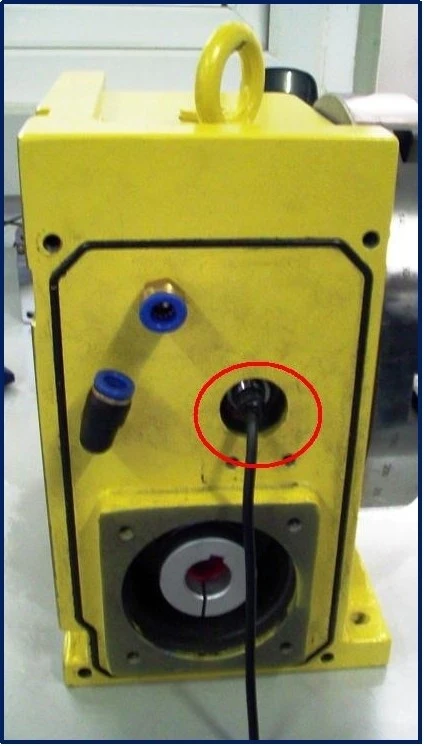

کیبل وائرنگ:

The High Precision 4th Axis Rotary Table میں یہاں 2pins کیبل اور 2 تاریں (سفید) ہیں:
2 پن کیبل ہوم سوئچ (NC قسم) کے لیے ہے، اس میں 2 تاریں ہیں:
بھورا اور نیلا

(اگر آپ کے سی این سی کنٹرولر کو ہوم ان پٹ سگنل کے طور پر 0v کی ضرورت ہے، تو براہ کرم نیلے کو 0v سے اور براؤن کو ہوم ان پٹ سگنل سے جوڑیں)

(اگر آپ کے سی این سی کنٹرولر کو ہوم ان پٹ سگنل کے طور پر 24v کی ضرورت ہے، تو براہ کرم براؤن کو 24v سے اور نیلے کو ہوم ان پٹ سگنل سے جوڑیں)

دو سفید تاریں بریک سولینائیڈ والوز DC24V + , - POWER کے لیے ہیں۔ بریک عام کھلی قسم ہے، جب ایئر پریس
solenoid فعال، بریک کام کر رہا ہے.

ہائی پریسجن 4th ایکسس روٹری ٹیبل ڈیفالٹ ماؤنٹنگ فلینج 80*80mm ہے، PCD Φ90 ہے

اگر سروو موٹر دوسری کمپنی سے ہے، اور طول و عرض مختلف ہے، تو براہ کرم ہم سے رابطہ کریں۔

SKQ-12160 گیئر کا تناسب 1:60 ہے۔

SKQ-12200 گیئر کا تناسب 1:72 ہے۔

TAC2004M کنٹرولر پیرامیٹرز کی ترتیب:

ہم پہلے سے ہی سروو ڈرائیور کے لیے الیکٹرانک گیئر کا تناسب ترتیب دے چکے ہیں، براہ کرم صرف CNC کنٹرولر اسٹیٹس پیرامیٹر نمبر 33 Bi3=1 سیٹ کریں۔
